方案概述

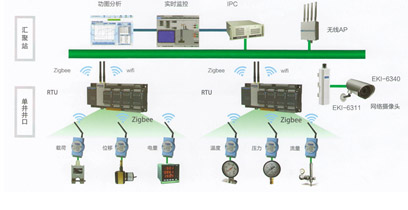

在物联网的技术体系并考量工程技术数据以及生产经营所需的应用功能下，全面采集与管理，传输网络与设备管理、智能化综合应用等三方面视为工程技术物联网系统的总体框架设计，因此在工程技术物联网系统解决方案则需要建立三个层次的系统架构

应用层：

应用层由数据综合管理系统、专业应用系统与经营管理应用系统组成。

传输层：

该层由信息传输与物联网网络及设备管理系统所组成。信息传输系统是采集控制系统采用无线传感网、专网和公网无线技术，设备管理系统主要是负责对网络化的终端设备的状态和运行情况的监控。

感知层：

物联网系统感知层主要采用具备五遥物联网智能终端设备来实现勘探、钻井、录井、测井，井下作业等生产相关信息的全面感知，由实时信息采集系统与信息综合管理系统等组成。同时针对油，气、水井提供先进的方案。

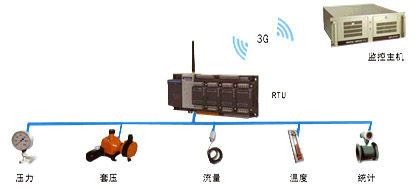

油井监控解决方案

解决方案主要功能是进行采油设备进行全面监控与分析能力，将现场实时信息进行于终端设备做为分析，并将有用的数据透过无线通信方式传回**。

及时数据监测：

● 井口温度，井下温度，压力，流量，电力分析等

● 统计开采量，用电量，时间统计等

控制开采设备：

● 控制电机电流，频率，扭力，转速等

实时告警：

● 油井实时故障报警

● 电压过压、欠压报警

● 电流过流报警

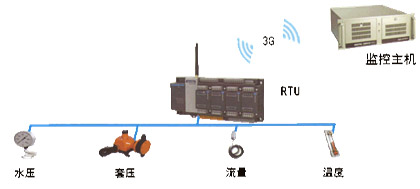

注水井监控解方案

注水井为了掌握配注的压力控制要求并能使压力稳定的控制与低限压力的要求，能使注水量保持平稳；在油压小于注水井启动压力时可实现阀门自动关闭，避免油层回吐,保证了注水井的安全生产。注水井安装有高压阀门、压力表、高压注水表。所用的注水阀门多为高压闸阀或截止阀，并进行以下工艺能力：

●控制注水的高压阀门，阀门在开、关时，存在磨损，特别是在高压下易导致密封失效，造成渗漏与不安全事故。

●油田注水压力都在10Mpa以上，部分油田注水压力超过40Mpa，人工调节极不安全。

●电网波动或注水泵站出现异常，造成注水井压力的波动，有时会引起注水管线破裂与注水的正常生产。
