一、 产品概述
YLM路灯节电保护装置柜是依据中国路灯照明特点,设计开发的路灯节电产品,该产品利用微电脑控制的补偿变压器无谐电磁调压技术、数字控制技术,以及具有自主知识产权的专用节电优化控制软件、动态调节优化气体放电灯的供电运行环境,从而达到延长灯具使用寿命和节约电能的双重功效。
二、性能特点
1、自主开发的专用控制软件,通过电磁补偿调控技术对路灯的电流进行有效的调配,输出纯正弦波,真正电磁兼容,对电网无任何污染,性能稳定。综合节电率可达20%以上。
2、根据负载使用工况,在保障路灯正常使用情况下,大幅降低路灯的能耗。同时显著延长灯具使用寿命。
3、全压启动延时投切:全压启动完成后,通过嵌入式软件控制技术,自动进入节电状态运行,避免已老化灯具启动困难。
4、安全性能高:引用“**安全”的设计理念,主机绝缘等级采用F级,自身过载能力强,无需风扇散热,使主机始终处于静态工作状态,产品可以在-40℃~70℃宽环境温度下稳定工作,具有极高的安全性。
5、可靠性强:已通过十多年的实践使用检验。可靠的钢制壳体、电磁防护功能、保护功能、冗余功能、互锁控制逻辑电路等,确保了产品的可靠性和稳定性。
6、防护等级高:设计先进,外形美观大方,设有防锈隔离层、室外风雨漆面经八道工序涂装处理,符合GB4208标准中IP33的防护等级,适应于室内及室外多种环境下安装使用。
7、节电/市电双回路切换,在节能系统有异常情况发生时,自带旁路系统保证路灯照明系统正常持续工作。
8、路灯节能系统安装简单、维护方便,设备安装时无需更改用户照明系统的原有线路。
9、预留可拓展接口:无线通讯、监控功能,节能系统预留可扩展的RS232、RS485无线传输接口,配以监控模块就能将节能系统进行组网,多台设备集中管理,真正实现三遥功能。
三、工作原理
采用领先的无谐电磁调压技术、三相磁平衡技术、数字控制技术优化供电参数,调整剩余电压及过电流,使馈送给路灯的电压电流为最适宜值。根据电工学原理(P=U2/R,假设路灯的阻抗为R,则灯光功率的消耗与电压的平方成正比; f%=(1-U12/U2)×100% ,f%为有功节电率,U1为节电输出电压,U为电网电压)可以**程度的降低照明系统的无功电耗,提高负载的用电效率,在保持照度不受任何影响的前提下既实现了高效节电又大大延长了灯具寿命,同时人工维护费用也相应减少的多重效果。
四、YLM技术参数
1)电压等级:三相AC380V、单相AC220V
2)电源频率:50HZ±5%
3)工作环境温度:-40℃~70℃
4)环境温度:相对湿度90%以下,无水珠凝露
5)外壳防护等级:IP33
6)绝缘电阻:>5MΩ
7)绝缘耐压:2500VAC,1min
8)过载能力:110%额定电流自动旁路;130%额定电流过流保护
9)连接方式:串联在电路中使用
10)设计节电率:20%以上
11)设计使用年限:15年
12)主机绝缘等级:F级
五、YLM优路明系列规格型号
产品型号 |
标称容量(KVA) |
额定电流(A) |
箱体尺寸
(宽W*厚D*高H) |
安装尺寸
(W*D),孔径 |
YLM30090 |
20 |
30 |
500*400*800 |
300*360, Ф12 |
YLM30150 |
35 |
50 |
500*400*800 |
300*360, Ф12 |
YLM30300 |
70 |
100 |
650*500*1200 |
450*460,Ф12 |
YLM30450 |
100 |
150 |
650*500*1200 |
450*460,Ф12 |
YLM30600 |
135 |
200 |
650*500*1200 |
450*460,Ф12 |
YLM30750 |
165 |
250 |
650*500*1200 |
450*460,Ф12 |
YLM30900 |
200 |
300 |
700*600*1300 |
500*560,Ф12 |
YLM31050 |
250 |
350 |
700*600*1300 |
500*560,Ф12 |
YLM10050 |
10 |
50 |
500*400*800 |
300*360,Ф12 |
YLM10100 |
20 |
100 |
500*400*800 |
300*360,Ф12 |
YLM10150 |
30 |
150 |
650*500*1200 |
450*460,Ф12 |
YLM10200 |
40 |
200 |
650*500*1200 |
450*460,Ф12 |
YLM10300 |
65 |
300 |
650*500*1200 |
450*460,Ф12 |

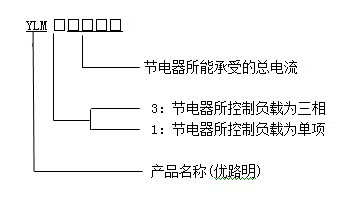

六、YLM型号说明
七、YLM应用领域
城市路灯、高速公路、桥梁、隧道、码头、居民社区、广场等。
适用的灯具类型:高压钠灯、低压钠灯、金属卤化物灯、高压汞灯、荧光灯等所有气体放电式照明灯具。
|
