1、产品概述

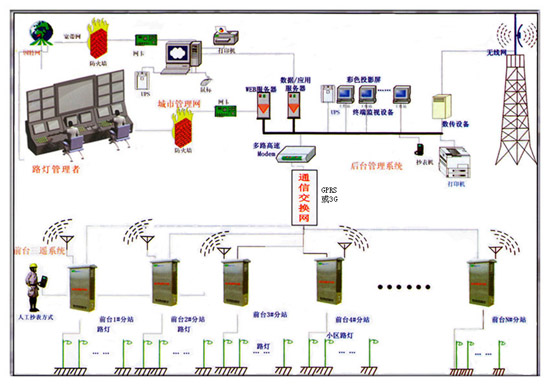

中大路灯远程监控管理系统以先进的通信网络、计算机控制技术、城市电子地图技术为基础,采用具有自主知识产权的专用组态软件,通过自行研发制造的监控终端,实现城市照明远程监控和集中管理,实时掌握照明系统的运行状况、快速发现照明系统故障、有效解决人工巡检的不足,提高城市照明管理水平,增强城市照明的可靠性和可控性,提升了路灯照明系统的工作质量。
2、主要先进功能
⑴分组自动和手动遥控
系统采用天文台日出(关)日落(开)控制方案,自动遥控开/关路灯;也可手动遥控开/关操作。监控终端具有路灯、景观灯和节日灯同时控制功能。通过终端也可对安装单灯控制器的单盏路灯进行开关控制。在路灯检修或特殊情况下,可实现白天亮灯。
⑵自动巡测、手动巡测和选测
调度端能按设定的时间周期自动进行巡测。可以定时或随机地遥测全部子站的工作状态。操作者也可随时手动巡测和选测各监控终端及监控终端的电压、电流、有功功率和功率因数等电量数据、开关信息以及各终端的其它开关量输入数据。
⑶报警处理
当监控终端和单灯控制器主动报警或调度端在巡测时发现有数据异常或当发生外人打开强电控制箱门时中控室微机自动发出语音报警、自动存盘并在地图上显示相应的位置和故障类型,在电子地图显示相应位置,并转移*相关人员的手机上及生产管理软件上。
⑷自动计算相应数据
系统能根据采集的现场运行参数自动计算相应数据,如亮灯率数据等,并存盘备查。
⑸独立运行
当中控室微机或通信线路发生故障时,终端会根据预先设定的程序自动运行,如路灯的自动开关灯、自动运行等。
⑹监控终端断电运行
监控终端内装有不间断电源,具有断电运行功能,能在供电线路断电时及时告警,使有关部门在第一时间获知并抢修,同时具有防盗报警功能。
⑺卫星自动校时系统(GPS)
运用全球卫星定位系统与计算机技术,实现对系统的准确校时,保证前置机和监控终端时钟的准确性与一致性。
⑻远程实时查询
通过因特网,实现微机或智能手机通过GPRS/3G网方式远程实时查询与控制,查询内容包括各终端的**以及历史数据和故障情况,实现异地远程接入访问。
⑼查询打印
路灯监控系统根据当地地理经纬度编制了全年365天的开/关灯路灯时间曲线,可以对各监控终端任意定时数据和年、月、日统计数据进行查询,显示的表格、曲线图、直方图均可打印。
在路灯监控的主画面上,用鼠标单击“开关灯时间曲线”按钮可以按月显示全年中每**的关灯和开灯时间表及曲线。可以对任意**的实际开关灯时间、日出日落时间等记录进行查询。“开关灯时间曲线”可根据具体使用情况设定上下波动范围。
3、系统主要技术指标
系统**容量:1个主站;9999个监控点。
终端设备体积小型化,在交流断电后运行10小时以上,并具有远程复位功能。
工作环境温度:监控终端为-40℃~+55℃,主台-5℃~+40℃。
数据采集精度:为了保证亮灯率的统计精度,交流电流、电压采集精度优于1%。

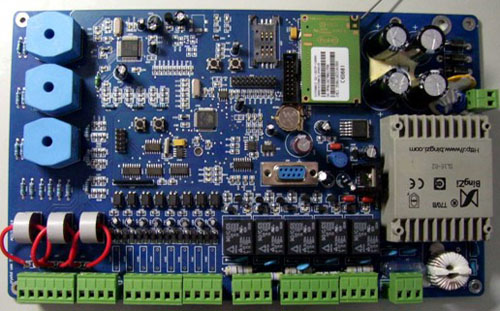

4、路灯监控终端的组成
用于路灯监控系统的照明监控终端既是上级控制**的远程测控单元,又自成体系,当通信失败时,具有自我运行的能力,它的可靠性尤为重要。
● 军品级时钟芯片,在断电后仍可运行三年以上,确保时钟的精确。
● 按照国际工业PLC标准进行整体模块化设计,美观、实用、安装调试方便;
● 金属屏蔽外壳,有效降低电磁干扰;
● 采用德国phoenix插拔式接线端子,现场接线特别容易;
● 内部集成TCP/IP协议,可以方便连接Internet,可以广泛应用不同的行业领域。
