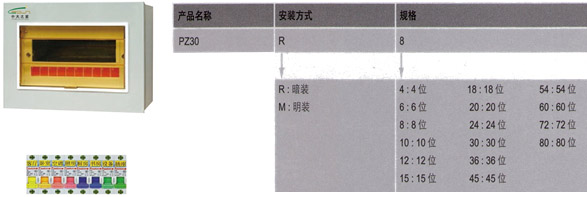

选项指南

注：位数是指18mm的倍数，1位宽度是18mm(18mm是小开关的宽度)。

技术参数
　　

■ 额定工作电压：230/400VAC

■ 短时耐受电流：4.5kA

■ **额定工作电流：100A

■ 透明门，向上开启90°

■ 箱体材料：

□ 透明门采用阻燃工程塑料，防火自熄，颜色为棕色（PAL8001）

□ 面板采用冷轧钢板材料，表面静电喷塑，坚固耐腐蚀，颜色为卵石灰（RAL7032）

□ 底箱采用冷轧钢板制造，内折边设计。表面采用静电喷塑处理，坚固耐用，具有极好的耐腐蚀性。

■ 安装及布线：

□ 底箱上下有敲落孔，便于进出线。

□ 底箱与导轨间有间距，满足客户底部布线需求。

□ 可在垂直方向调整导轨深度，准确安装。

■ 符合标准：GB17466-2008

　　■ 防护等级：IP30

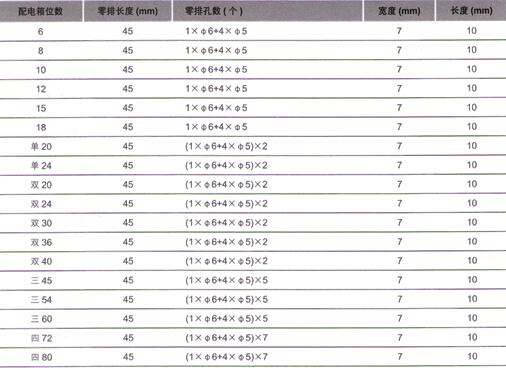

零排端子主要参数

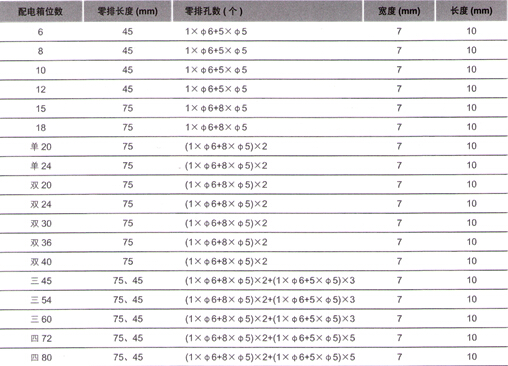

地排端子主要参数

注：明装箱体和暗装箱体接地排和零线排配置相同。

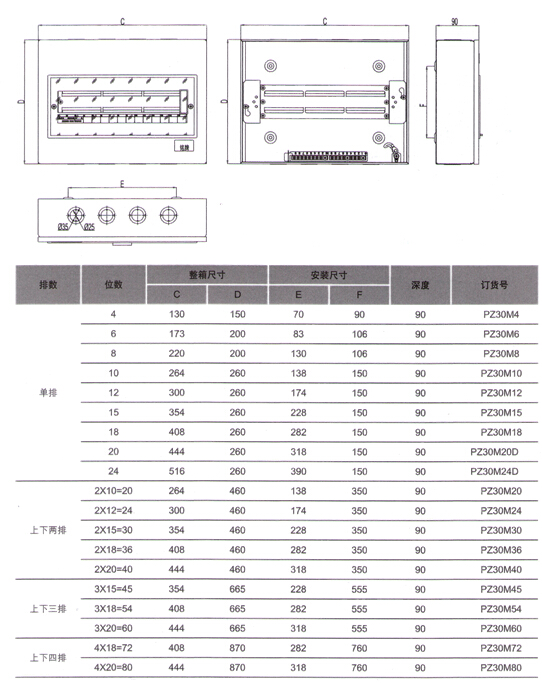

外形及安装尺寸

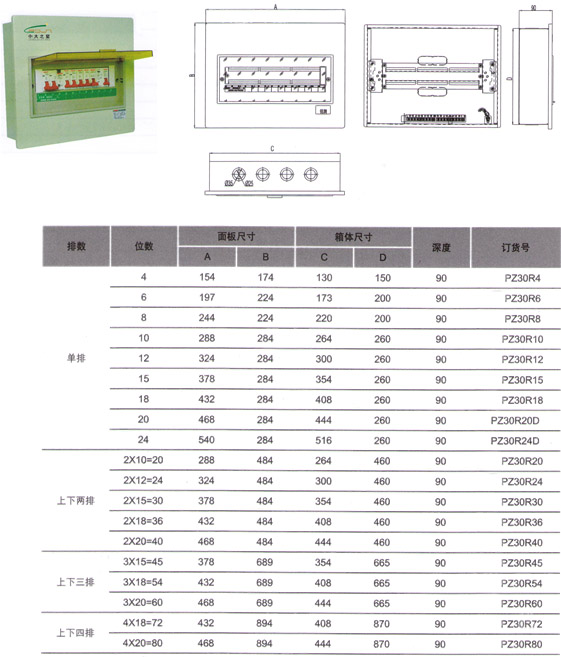

外形及安装尺寸

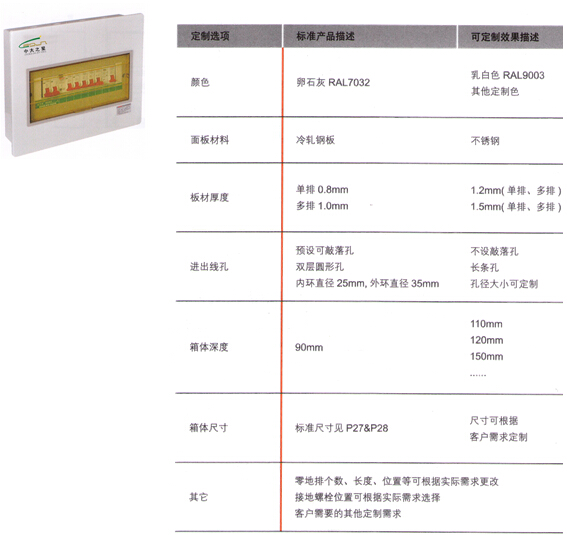

定制选项

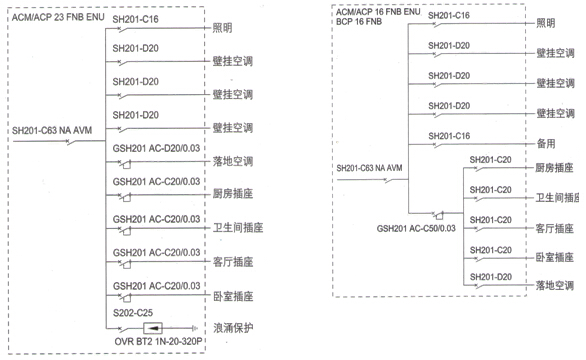

PZ30配电箱应用示例
　　某住宅小区，以其中某一建筑两居室和三居室为例，户内配电箱为PZ30系列12回路暗装箱，内部安装系列断路器。
　　适用户型：两居室
方案一                                        方案二

　　适用户型：三居室

方案三                                       　方案四

　　PZ30产品以其坚固耐用的结构以及成本优势，除广泛用于各种经济型建筑的户内照明外，亦被大量使用于各种工程现场，实现临时用电保护功能。
