一、概述

　　XL-21型交流低压动力配电箱适用于：石油、化工、冶金、矿山、电力、轻纺、建材、机械加工、交通运输、商厦、宾馆、饭店的动力、电机控制、照明等电力用户交流50（60）HZ，额定工作电压380（400）V的场合。
　　执行标准
　　本产品符合IEC439-1，GB7251.1-2006《低压成套开关设备》的标准规定。我公司生产的该项产品通过了国家3C认证。

二、结构特点

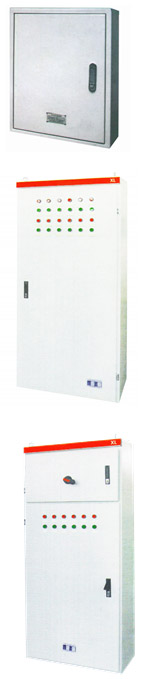

　　XL-21型低压动力配电箱系封闭式，外壳用钢板弯制而成，开关操作手柄于箱前上部，可以作为切换电源之用。配电箱前面装有一只电压表，指示汇流母线的电压。可靠墙安装，屏前检修。本配电箱均采用国内自行设计的型组件、具有结构紧凑、检修方便、线路方案可以灵活组合等特点。配电箱除装有空气断路器和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按钮和指示灯。
　　箱内电器安装选用条梁式及条板式安装方式，可灵活组合方案，安装灵活紧凑、通用性大，易于实现安装构件的标准化。可加装母线室，可选用多台方案并列使用。


三、工作环境条件

　　1.周围空气温度不高于+40℃，不低于-25℃，并且在24小时内其平均温度不高于+35℃。

2无爆炸性气体、腐蚀性气体及导电尘埃。

3.相对温度在**温度为+40℃时不超过50%，在较高温度时允许有较高的相对湿度，例如+20℃时为90%。

4.海拔高度不超过2000m。

5.在运输和存储的过程中的温度可在-25℃~+55℃范围间，在短时间内（不超过24h）不超过+70℃。

四、产品型号及含义

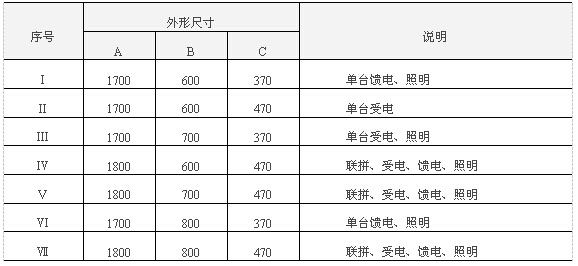

五、主要技术参数

六、安装及使用维修

　　1.动力柜检查合格后方可装箱运输。当产品抵目的地后，首先检查装箱是否完整。若动力柜不是立即安装使用者，应将产品存放在干燥清洁之处。
　　2.动力柜可按安装图进行安装。基础槽钢及螺钉由用户自备，如系电缆出线，则用户除埋好基础槽及底脚螺栓外尚须开具电缆沟。
　　3.动力柜经安装或检修后，在投入运行前必须进行下列项目的检查和试验：
　　a.检查内部电器设备和线路是否符合原理图；
　　b.检查并操作开关数次，是否灵活正常；
　　c.检查并试验所有的表计及继电器动作是否准确。

七、产品出厂配备

　　制造厂供货时提供下列文件及附件
　　1.产品合格书；
　　2.使用说明书；
　　3.有关电器图纸；
　　4.主要元器件的安装使用说明书；
　　5.柜门钥匙，操作手柄及合同单规定的备品备件。
