一、用途
MNS低压抽出式开关柜适用于各种供电及配电的需要，广泛应用于发电厂、变电站、工矿企业、大楼宾馆、高层楼宇、机场、医院、地下设施、市政建设等领域。
二、主要特点
本产品符合GB7251.1-2005《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》、JB/T9661-1999《低压抽出式成套开关设备》、专业标准ZBK36001及国际标准IEC439-1《低压成套开关设备和控制设备》标准要求。
1、MNS柜体框架为组合式结构，采用冷轧镀锌钢板或敷铝锌钢板，基本骨架由以E=25mm为模数间隔安装孔的C型钢材，通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架。
2、柜体结构分隔为三个室：即母线室、抽屉式、电缆室、室于室间用钢板或高强度阻燃塑料功能版相互隔开，抽屉式间用带通风孔的金属板隔离，防止开关元件因故障引起的飞弧或母线与其他线路短路造成的事故。
3、结构设计紧凑：单柜抽屉式基本模数为九个馈出单元，每个基本模数单元又可再分成二个或四个馈出回路（单柜最多可达36个抽屉回路），并可任意组合配置；抽屉单元的机械联锁机构均符合标准，具有连接、试验、分离三个明显状态指示位，操作安全可靠；采用标准模块设计：可组成保护、控制、转换、测量、指示等标准单元，根据要求任意组装；垂直母线用高绝缘强度阻燃型塑料功能板保护，具有抗故障电弧性能；
4、同一柜体中抽出式和固定式可任意组合安装；柜体可实现背靠背排列。

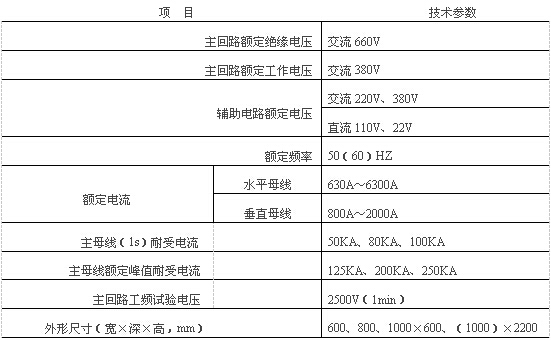

5、MNS结构设计上可满足各种进出线方案要求，如：上进上出、上进下出、下进上出、下进下出等。三、主要技术参数
四、抽屉分类
以8E（200mm）单元高度为基准，共有五种标准尺寸
8E/4：在8E高度空间组装4个抽屉单元。
8E/2：在8E高度空间组装2个抽屉单元。
8E：在8E高度空间组装1个抽屉单元。
16E:在16E（400mm）高度空间组装1个抽屉单元。
24E：在24E（600mm）高度空间组装1个抽屉单元。

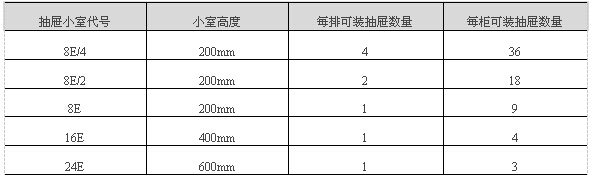

一台设备能容纳的抽屉单元数如下表：
五、抽屉排列组合
在同一开关柜中，功能单元一般排列规律是：小功能单元在上，大功能单元在下。
8E/4抽屉为4个组成一个8E安装单元，8E/2抽屉为2个组成一个8E/安装单元，或2个8E/4抽屉+1个8E/2抽屉组合。
一台开关柜中可布置功能单元的总高度为72E（E=25mm），上述五种规格的抽屉可任意组合，组合后的总高度应满足72E。
推荐PC方案与MCC方案不配置在一台柜中，如有必要的话工厂亦能满足制作。

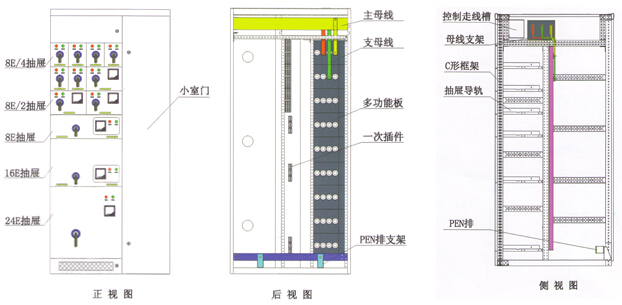

六、柜体结构
注： 8E/4配有16芯的控制端子，8E/2抽屉配有32芯的控制端子（辅助电路）。
|
