一、概述
　　GCK(L)型低压抽屉式开关柜适合用于额定工作电压380V，交流三相四线、三相五线系统，作为发电厂、变电站、石油、化工、冶金、轻纺、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。如配以适当的接口还可以与PC（程序控制器）或微处理器组成供配电自动控制系统。
　　本产品符合标准：GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC60439-1《低压成套开关设备和控制设备》。

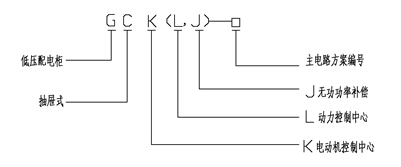

二、型号含义

三、正常使用条件
　　1、海拔高度：不得超过2000m。
　　2、环境温度：-5℃~+40℃；日平均温度不得高于+35℃。
　　3、相对湿度：最高温度为+40℃不超过50%，在较低温度时允许有较大的相对湿度：如+20℃时为90%。
　　4、没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
　　5、与垂直面倾斜不超过5°。
　　6、适用于以下温度的运输和储存过程，-25℃~+55℃，在短时间内（不超过24h）不超过+70℃。
　　7、如上述使用条件不能满足时，应由用户在订货时向本公司提出，协商解决。
四、主要技术参数
　　1、额定绝缘电压：660V、1000V;
　　2、额定工作电压：380V、660V；
　　3、辅助电路额定电压：AC 220V、380V、DC 110V、220V;
　　4、使用频率：50HZ~（60）HZ；
　　5、额定电流：水平母线≤3150A；垂直母线630A、800A、1200A
　　6、额定短时耐受电流：50、80KA/1s中性母线30KA/1s；
　　7、额定峰值电流：105KA/0.1s、176KA/0.1s；
　　8、功能单元（抽屉）分断能力：50KA（有效值）。
　　9、外壳防护等级：IP30、IP40；
　　10、母线设置：三相四线制、三相五线制。
　　11、操作方式：就地、远方、自动。
五、结构特点
　　GCK、 GCL的基本柜架为组合装配式结构，采用标准模块设计：结构紧凑、组装灵活、分别可组装成保护，转换、测控、指示等标准单元，可根据需要任意选用组装，组成不同方案的框架结构和抽屉单元。
　　1、柜架
　　柜架采用C型钢局部焊接而成，框架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。
　　1）零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。（模数E=25mm，下同）
　　2）内部结构件采用镀锌处理。
　　3）柜体顶盖为可拆卸式，拿掉顶盖可以很方便的安装水平母线，柜顶的四角装有吊环，用于起吊和装运。
　　4）外部经磷化处理；然后采用静电环氧粉末喷涂。
　　5）柜架分成母线室、功能单元式、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。
　　2、功能单元（抽屉部分）
　　1）功能单元：馈电单元、电动机单元、公用电源单元。
　　2）抽屉单元高度模数为200mm，分为1/2单元、1单元、2单元、3单元四个尺寸系列。单元回路额定电流630A以下。
　　3）每台MCC柜最多能安装9个一单元的抽屉或18个1/2单元的抽屉。
　　4）隔室的门板由主开关的操作机构与抽屉进行机械联锁，主开关在合闸位置时，门板打不开。
　　5）主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可安全的进行电气设备的维修。
　　6）功能单元背面具有主电路进出线插头、辅助电路二次插头及接地插头。
　　7）接地插头使抽屉在分离试验连接位置时，保证了保护电路的连续性。
　　8）功能单元隔室采用金属隔板隔开。
　　9）隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不会触及垂直母线。
　　3、母线系统
　　1）垂直母线采用聚碳酸酯工程塑料外壳封闭或透明绝缘罩外壳封闭。
　　2）GCK GCL母线系统采用三相四线制、三相五线制，水平母线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。

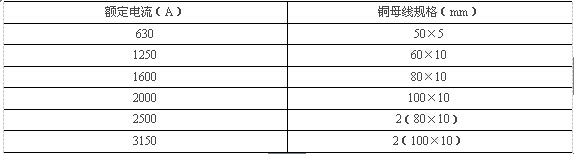

　　3）三相水平母线采用铜母线，机械强度高、散热性好。开关设备水平线铜母线排选用（见表1）

六、外形及安装尺寸
　　有效安装高度1800mm。
　　1、受电柜及母线联络柜
　　柜宽根据开关电流等级及进出线方式分为600、800、1000、1200、（800-400）mm；
　　柜深为800、1000（推荐用1000mm；上进线上出线柜必须用1000mm）
　　2、馈电柜
　　柜宽：600、800mm
　　柜深：800、1000mm（推荐用1000mm；上出线柜必须用1000mm）
　　3、电动机控制柜（MCC）
　　柜宽：600、600+200mm
　　柜深：800、1000mm（推荐用1000mm；上出线柜必须用1000mm）
　　功率因数补偿柜
　　柜宽：600（4、6路）、800（8）、1000（10路）mm
　　柜深：800、1000mm。
