一、概述
GCS型低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所。作为三相交流频率为50（60）HZ，额定工作电压为400V(690V)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
本产品符合GB7251.1《低压成套开关设备和控制设备》、JB/T9661《低压抽出式成套开关设备》、IEC60439.1《低压成套开关设备和控制设备》及ZBK36001低压抽出式开关设备标准。
防护等级为：IP30、IP40.
二、产品型号含义
三、正常使用条件
1、周围空气温度：-5℃~40℃；日平均温度不得高于+35℃。超过时，需根据实际情况降容运行。
2、海拔高度：不得超过2000m。
3、相对湿度：**温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度；如+20℃时为90%，应考虑到由于温度的变化，可能会偶然产生凝露的影响。
4、安装斜度不超过5%，且整组柜列相对平整。
5、开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
注：用户有特殊要求时，可以与本公司协商解决。

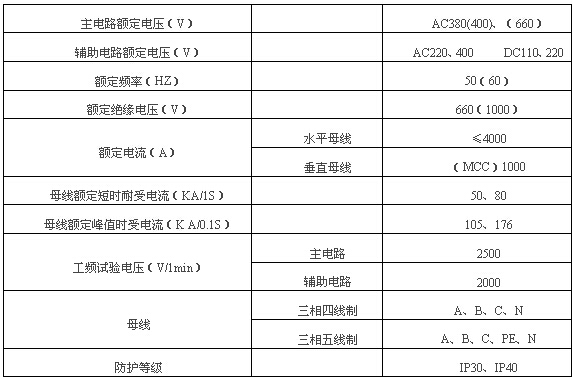

四、主要技术参数

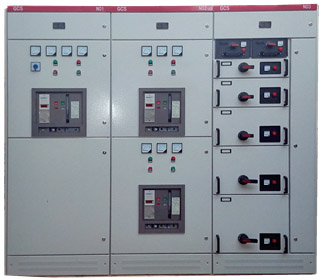

五、产品结构及特点
1、柜架采用8MF型开口型钢，主构架上安装模数为E=20mm和100mm的Ф9.2mm的安装孔，使得框架组装灵活方便。
2、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
3、水平母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
4、电缆隔室的设计使电缆上、下进出均十分方便。
5、抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。
6、抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。1抽屉单元为主体，同时具有抽出式和固定性，可以混合组合，任意使用。
7、通用柜体的尺寸（mm）
六、功能单元
（1）抽屉层高的模数为160mm。分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。
（2）抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有良好互换性。
（3）每台MCC柜最多能安装11个一单元的抽屉或者22个1/2单元的抽屉。
（4）抽屉进出线根据电流大小采用不同片数的统一规格片式结构的转接插件。
（5）1/2单元抽屉与电缆室的转接采用背板式结构ZJ-2型转接件。
（6）1单元及以上抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ-1型转接件。
（7）抽屉面板具有分、合、试验、抽出等位置的明显标志。
（8）抽屉单元设有机械联锁装置。抽屉单元有足够数量的二次接插件（1单元及以上为32对，1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。
（9）馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电缆的连接通过转接件实现，既提高了电缆的使用可靠性，又极大的方便了用户对电缆的安全与维修。电缆隔室有两个宽度尺寸240mm和440mm可供选用，视电缆数量、截面和用户对安装维修方便的要求而定。
七、电器元件选择
（1）主开关
630A及以上的电源进线及馈线开关，主选 YCW1系列，也可以用DW40、DW45、NA1系列AE系列、3WE或ME系列，根据用户需要，也可选用进口的M系列或F系列。
（2）630A以下的馈线和电动机控制用开关，主要选用TG系列、YCM1系列、塑壳开关也可以选用NM1系列、TM30系列塑壳断路器。
（3）交流接触器，主要选用B系列、CJX系列、LCI系列、3TB系列的接触器以及与配套的热继电器、联锁机构。
（4）为提高主电路的动稳定能力，设计了GCS系列专用的CMJ型组合式母线夹和绝缘支件，采用高强度、阻燃型的合成材料热塑成型，绝缘强度高，自熄性能好，结构独特，只需调整积木式间块即可适用不同规格的母线。
（5）为降低功能单元的间隔板、接插件、电缆头的温升，设计了GCS柜专用的转接件，与同类产品比较转接件热容量增大，温升降低。
（6）如涉及部门根据用户需要，选用有性能更优良、技术更先进的新型电器元件时，因GCS系列柜，具有良好通用性，不会因更新电器元件，造成制作和安装方面的困难。
八、订货须知（用户提供以下资料）
1、产品的全型号包括主电路方案号和辅助电路方案号；
2、主电路系统组合顺序图；
3、柜体平面布置图；
4、辅助电路电气原理图；
5、柜内元件器件清单；
6、电路中电压、电流、时间等整定参数；
7、与产品正常使用不符的其它特殊要求。
九、安装、使用、维修
1.装置运抵目的地后，首先应检查包装箱是否完整，若装置不立即安装，应存放在干燥清洁之处。
2.装置推荐为离墙安装式，也可以靠墙安装，安装基础平面要求平整，基础槽钢的水平误差为1/1000，总长偏差±3mm。

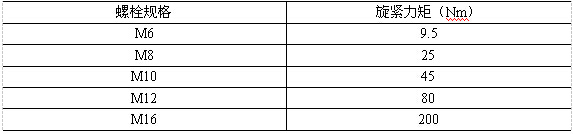

3.所有导电部分的螺栓固定方式推荐使用8.8级和张紧垫圈，其旋紧力矩推荐值见下表：
4.接好电缆后，装置底部应封闭，以防止小动物爬入柜内造成短路事故。
5.装置在安装或调整后，在投入运行前，需进行下列各项检查和试验：
（1）.检查装置内，安装的电器设备和控制接线是否复核工厂的图纸要求。
（2）.用手动操作各种开关，应操作灵活，无异常和卡轨现象。
（3）.检查机械联锁机构，电气连锁装置的动作是否正确可靠，应符合系统要求。
（4）.检查装置内所安装的电气设备接触是否良好，是否符合该电器本身的技术条件。
（5）.检查装置内部有无异物及各部件的安装螺钉是否有松动现象。
|
