一、简介

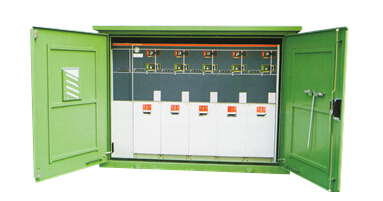

该充气式环网柜适用于12kV的电力系统中，主要用于配电网络中的环网供电，故障区域的自动隔离、线路分段等。在环网柜中只需配备上配电自动化终端，即可与配电自动化系统的控制**进行通讯，而且可进行线路的电压，电流等多种电量的测量、监控各开关的工作状态。

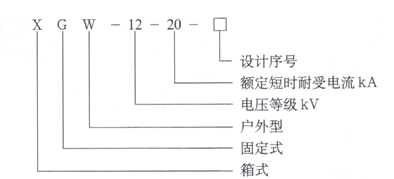

二、型 号
三、产品概述
1.**可靠
该环网柜将开关元件、母线、接地开关及所有机械机构均密封在充有SF6的密闭不锈钢箱体内，所有部件的周围都注满了相对压力为0.3帕的SF6绝缘气体，外部无裸露带电体，前面板装有观察气体压力的压力表，是一种全封闭、全绝缘的开关设备。
2.保障措施
气箱背面的后下部装有防爆阀，当内部电弧压力太大时，气体通过防爆阀排出，确保操作人员、电缆及其他设备的安全。
设备为免维护结构，采用吹气式灭弧方式，使得触头磨损减最少。
在厂内充气封装完毕后，现场无需调试，仅需就位与电缆连接。设计免维护寿命30年。 多种接线方案 SF6负荷开关与真空断路器可自由组合，最多可满足7路开关共箱结构。每回路开关可根据用户要求安装或拆除接地开关。
3.可见断口
通过箱体上的观察窗，可以清晰的看到吹弧负荷开关的可见断口，从而确认开关触头的位置，保证人员及设备运行安全。
4.功能扩展
通过配装电机操作机构、电动操作控制器及PT等辅助设备，环网柜可以方便的由手动操作升级为电动操作，实现完备的网络控制等配电自动化功能。
5.安装灵活
根据用户要求，既可与欧式电缆附件配合，又可与美式电缆附件配合。
|
