一、概述

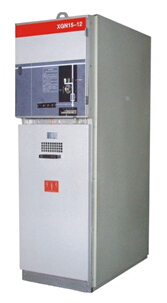

　　XGN15-12箱型交流金属封闭环网柜（以下简称环网柜）采用国产的FLN36-12D/T630-20或FLN48-12D/T630-20型六氟化硫负荷开关以及ABB公司的SFG型六氟化硫负荷开关或施耐德公司的SC6性负荷开关。
　　根据所配元件的不同可分为XGN15-12(F)型和XGN15-12(F、R)型两种。XGN15-12(F)型柜配装负荷开关，一般用作进线，XGN15-12(F、R)型柜配装负荷开关和限流熔断器组合，由负荷开关承担开断关合负荷电流，而由限流熔断器承担开关较大的过载电流和短路电流，一般用作出线。

二、主要用途及使用范围

　　该柜适用于交流50HZ、12KV的电力系统，广泛应用于工业及民用电缆环网及用电终端，作为电流的接受和分配之用。操作方式有手动、电动两种。
　　适用于城市居民区配电，小型二次配电站、小型开闭所、工矿企业、商场、机场、地铁、发电机、医院、体育场、铁路、隧道等。

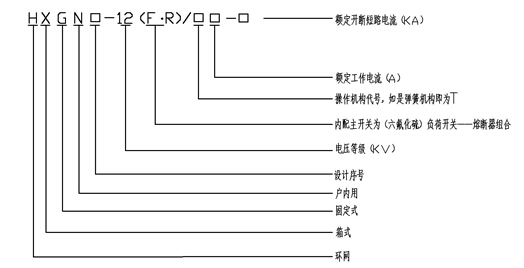

三、型号含义

四、总体结构
　　◇环网柜由箱体、负荷开关、接地开关、母线及其它电器元器件和辅助元件组成，负荷开关布置在箱体的中上部，外壳用敷铝锌钢板折弯组装而成。
　　◇环网柜的正面配有SF6气体压力表，以便监视负荷开关内部气体压力变化。本产品新使用时SF6额定气体压力为0.04MPa(表压)。
　　◇环网柜的机构箱体面板上装有一观察孔，可以通过FLJN-10（SF6）负荷开关装置的光学系统，清晰地看到负荷开关动触头的位置状态，确保了操作人员的安全要求。
　　◇环网柜三相排列按纵向布置，柜体之间的三相母线连接较为方便。选配电动操作机构、PT、CT、RTU和通信装置后可实现配电自动化功能。
　　◇仪表室位于环网柜的前上部，室内可装设电流表、电压表、转换开关、指示灯等元件，在仪表室底部可装设辅助回路的端子排等。
五、使用环境条件
　　海拔高度：≤2000m；
　　周围环境温度：-40℃~+40℃；
　　周围相对湿度：日平均值≤95%，月平均值≤90%；
　　周围空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染；无经常性的剧烈震动。
　　注：当使用条件超过本条件时，请与制造厂家协商。
