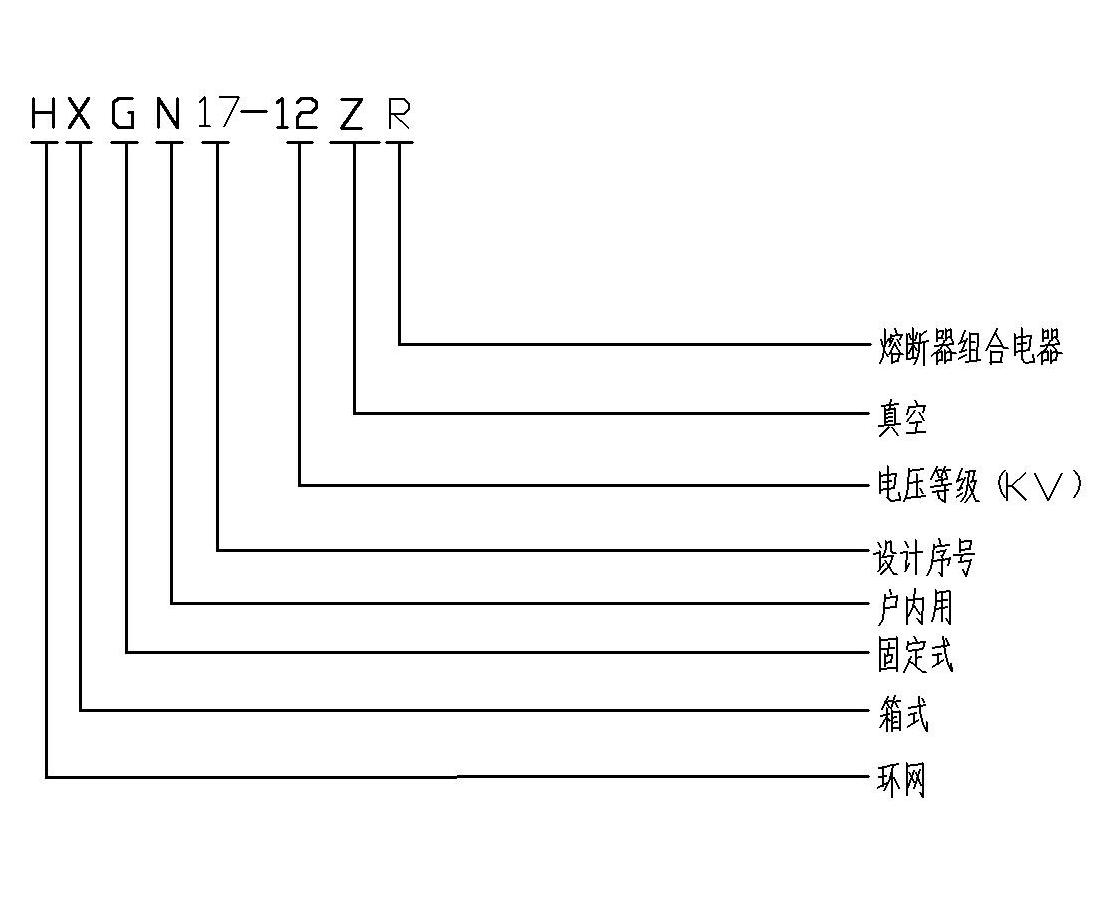

HXGN17-12系列箱型固定式交流金属封闭开关设备（以下简称环网柜），适用于额定电压3.6- 12kV、额定频率50Hz的户内交流高压成套装置。符合国家标准GB3906-91《3-35kV户内交流金属封闭开关设备》、国际电工委员会IEC-298《交流金属封闭开关设备和控制设备》标准。

　　1、结构性能特点

　　（1）环网柜采用8MF型材组装，全构架安装模数孔 E=20mm。

　　（2）环网柜内配FZN25-12型真空负荷开关或FZRN25-12型熔断器组合电器，或者FN12-12RD型户内压气式高压负荷开关，该型电器带有真空负荷开关（压气式高压负荷开关）、接地开关，且隔离开关及接地开关均有明显断口。

　　（3）真空负荷开关（压气式高压负荷开关）、接地开关、柜门具有完善可靠的机械联动、联锁装置，能有效防止误操作，并确保安全维护。

　　（4）可手动、电动操作。

　　（5）计量柜的柜门、仪表门设有铅封销子。

　　（6）熔断器组合电器柜、熔管带有撞针。短路情况下，撞针撞击跳闸机构，实现快速开断，能有效保护电器设备。

　　（7）环网柜采用正面操作，可靠墙安装。

　　2、“五防”闭锁功能

联锁机构：环网柜内的负荷开关、接地开关、前门板之间设有联锁装置，它们之间的操作关系如下：
　　 a、负荷开关合闸时，接地开关无法合闸，前门板无法打开；
　　 b、负荷开关分闸时，接地开关可以合闸，当接地开关处于合闸时，前门板可以打开；
　　 c、接地开关合闸时，负荷开关无法合闸，前门板可以打开；
　　 d、接地开关分闸时，负荷开关可以分、合闸，前门板无法打开；
　　 e、电缆进线柜中，在进线有电时，无论负荷开关处于合闸或者分闸位置，电磁锁控制前门板，使其无法打开(除用专用钥匙紧急解锁外)。



　　 本产品采用户内交流高压负荷开关—熔断器组合电器、主要用于三相交流环网、终端配电网和工业用电设备，作为接受和分配之用。也适用于箱式变电站之用。



　　按负荷开关安装方式不同可分为侧装环网柜和正装环网柜。
　　1、侧装环网柜的结构：侧装环网柜由电器元件、柜体及联锁机构组成。
　　1.1、电器元件：电器元件主要有带侧面机构的FN12-12负荷开关或FZN25真空负荷开关，电流互感器，电压互感器，高压带电显示器等组成，并且全部固定在柜体上。
　　1.2、柜体：侧装环网柜的柜体采用全组装结构，由骨架、顶板、门板、侧封板等组成封闭结构，骨架、顶板面板及侧封一般由钢板或敷铝锌板折弯而成。

　　2、正装环网柜的结构：正装环网柜由电器元件、柜体及联锁机构组成。
　　2.1、电器元件：电器元件主要由无侧面操作机构的FZN21-12型负荷开关，电流互感器，电压互感器，高压带电显示等组成。
　　2.2、柜体：正装环网柜的柜体采用全组装结构侧封板以及操动机构等组成。
